------KY-DSM系列产品特点l工作波长1520~1610nml集成电光调制器和偏置点控制电路l低插入损耗l高调制带宽10G/20GHzl较低的半波电压l结构紧凑105x35x20mmlDC 12V供电l使用方便应用领域lTDLASl光纤布里渊传感系统l微波光子链路l光相控阵产品简介KY-DSM系列载波抑制双边带電光調制模塊是我公司最新推出的产品，其集成了电光强度调制器和偏置点控制电路，其中电光调制器采用X切Y传的铌酸锂波导制成，具有低插损、高带宽、低半波电压、高消光比等特点，而偏置点控制电路采用外加抖动的方式解决了电光强度调制器调制性能受外界环境影响的问题，保证了电光调制器能够不受外界环境影响长期稳定地工作，而且实现了小型化，便于系统集成。载波抑制双边带電光調制模塊可以实现载波抑制的同时产生两个对称的边带，可以用于光纤布里渊传感系统、TDLAS系统、微波光子链路等领域。原理框图性能参数参数符号单位最小值典型值最大值光学参数工作波长lnm1520~1610插入损耗*ILdB45光功率稳定度（常温）DPdB0.1光回波损耗ORLdB-45载波抑制比ERdB25光纤输入端Panda PM Fujikura SM 15-P-8/125-UV/UV-400输出端Panda PM or Corning SMF-28光纤接口FC/PC、FC/APC或用户指定电学参数工作频率S21Hz1M~12G1M~40G半波电压VpiRFVπ@50KHzV5电回波损耗S11dB-12-10偏置点反馈抖动周期KHz1抖动幅度2%Vπ输入阻抗ZRFW50输入电信号接口SMA(f) or K(2.92)工作电压VDCV12工作电流IDCmA100供电接口穿心电容尺寸105x100x18mm*电光调制器偏置点处于Peak点损耗环境條件参数符号单位最小值典型值最大值输入...
------KY-PM系列产品特点l多个工作波长l低半波电压l低插入损耗l高损伤光功率应用领域l光纤传感l光纤通信、激光相干合成l相位延迟（移向器）l量子通信产品简介 KY-PM系列電光相位調制器采用铌酸锂晶体的电光效应实现光信号的相位调制，采用钛扩散或者质子交换工艺制作光波导，可以实现双偏振或者单偏振的相位调制。具有低插入损耗、高调制带宽、低半波电压、高损伤光功率等特点，主要用于高速光通信系统中光啁啾控制，相干通信系统中的相位延迟，光边带的产生，量子通信中的相位调制以及减小模拟光纤通信系统中的受激布理渊散射(SBS)等领域。原理框图 性能参数参数符号PM-08-10GPM-10-300MPM-10-10GPM-15-300MPM-15-10GPM-15-20G工作波长l830±401064±601550±100nm插入损耗IL光回波损耗ORL-40 dB-45 dB-45 dB-45dB-40dB-40dB工作带宽（-3dB）S2110GHz300MHz-10GHz-300MHz10GHz20GHz上升时间10%~90%tr35ps1ns35ps1ns35ps18ps半波电压Vpi@50KHzVπ5V4V4.5V4V4V5V输入阻抗ZRF50W1MW50W1MW50W50W电接口SMA(f)3pinSMA(f)3pinSMA(f)SMA(f)电回波损耗S11输入输出光纤PM Panda 慢轴对准光纤接口FC/APC 或客户指定工作温度Top-10~60°C存储温度Tst-40~80°C电信号输入功率Pi最大输入光功率Po20mW100mW100mW100mW100mW封装尺寸封装1 ...
------ KY-OT-C/L-NRZ系列产品特点l工作波长C/L波段可调l波长间隔50GHzl调制速率10Gbps、40Gbpsl动态消光比12dBl工作点Q+/-l驱动增益可调l使用方便应用领域l高速光纖通信系统l科学研究l微波光子链路l产品测试产品简介 KY-OT-C/L-NRZ系列光發射機为我公司开发一款实现NRZ光信号输出的仪器，集成了可调谐激光光源、电光强度调制器、电信号放大器和对应的偏置点控制电路，LED显示区实时显示偏置点锁定状态，可以使得电光强度调制器调制性能不再受外界环境温度、振动等因素影响，在线性区长期稳定地工作。本产品将可调谐激光光源与调制部分功能隔离，可以单独作为可调谐激光光源和電光調制單元使用，方便灵活，调制速率可选10G、40Gbps，波长范围可选C-band或者L-band，输出为单模光纤或者保偏光纤，主要应用于科学研究、高速光纖通信系统、微波光子链路等方面，也可以作为标准光信号发生器用于实验或者产品测试。原理框图 性能参数参数符号最小值典型值最大值单位可调谐光源参数工作波长l1528.771563.86nm波长间隔50GHz输出光功率Po1013dBm不同波长光功率变化±0.2±0.4dB边摸抑制比SMSR4045dB线宽Dn15MHz相对强度噪声@1-10GHzRIN-145dB/Hz偏振消光比PER2023dB光调制器参数工作波长l15251565nm插入损耗*IL45dB光功率稳定度（常温）DP0.1dB光回波损耗ORL-45dB开关消光比@DCER@DC25dB动态消光比DER12dB占空比4555%上升时间（10%-90%）-10GbpsTr3035ps-40Gbps1012ps附加抖动**-10GbpsJitterRMS1.11.72.0ps...
------ KY-CS-SSB-15系列产品特点l工作波长C波段l边带抑制比：30dBl载波抑制比：26dBl调制频率：8-13GHz、1-18GHzl左右边带可调lDC12V供电l可以实现高精度波长扫描l保偏光纤输入输出l稳定可靠lRS232串口通信应用领域l布里渊光纤传感系统l微波光子学l高精度气体检测l非线性光学产品简介KY-CS-SSB-15系列产品是我公司开发的一款光载波抑制的单边带调制模块，该调制单元将Mach-Zehnder双平行调制器、偏置点控制电路以及宽带电桥等器件集成于一体，可以实现稳定可靠的单边带调制，而且可以根据需要实现左右边带的切换，也可以选配相应的微波源实现多个频率范围的波长扫描，波长扫描精度可以达到1KHz。主要应用于布里渊光纤传感系统、微波光子学、高精度气体检测等领域。性能参数参数符号最小值典型值最大值单位载波光源参数（用户提供）激光类型DFB光源或波长可调谐光源波长l15101610nm线宽Dn-1MHz偏振消光比PER20-dB功率Pi10100mW调制器规格参数调制器类型X-cut 双平行M-Z调制器调制器带宽S21@3dBBW1012-GHz插入损耗IL78dB啁啾﹣0.10﹢0.1-回损RL﹣45﹣50-dB偏压控制器参数自动反馈式偏压控制器抖动方式抖动信号频率40010001400Hz抖动信号振幅10501000mV预置工作点最低点CS-SSB光输出信号单边带调制范围*F813GHzF118GHz输入射频功率PRF20dBm边带抑制比@1550 nm3035-dB载波抑制比@1550nm2632dB接口输入光纤标准熊猫型保偏光纤输出光纤标准熊猫型保偏光纤光纤接口PM FC/APC 慢轴对准输入射频信号接口SMA（50Ω）供电及通信接口J30J其他参数工作温度To﹢15-﹢35ºC储藏温度Ts﹣40-﹢75&#...
------ KY-MU-15-NRZ系列产品特点l工作波长C+L波段l低插入损耗l集成电光调制器、电放大器l高调制带宽10GHzl驱动增益可调l动态消光比12dBl偏置点手动和自动控制模式可选自动控制时工作点可调NULL、Peak、Q+/-l使用方便应用领域l高速光纖通信系统l科学研究l微波光子链路l光有源器件测试产品简介 KY-MU-15-NRZ系列電光強度調制單元为我公司开发的一款1550nm 10Gbps NRZ光信号调制的仪器，本调制单元可以工作在C+L波段，集成了电光强度调制器、电信号放大器以及相应的控制电路，偏置点可以选择手动模式和自动控制模式。手动模式时手动调节电光调制器偏置工作点，并且在显示区实时显示，电光调制器和电放大器独立工作，可以单独使用；自动控制模式下内部集成了偏置点控制电路，在仪器前面板可以根据需要选择不同的工作点，LED显示区实时显示偏置点锁定状态，可以使得电光强度调制器调制性能不再受外界环境温度、振动等因素影响，在QUAN +/-、NULL或者PEAK点长期稳定地工作。本产品主要应用于科学研究、高速光纖通信系统、微波光子链路等方面，也可以作为标准光信号发生器用于实验或者光有源器件测试。原理框图 性能参数参数符号最小值典型值最大值单位光学参数工作波长l152015501610nm晶体类型LiNbO3 X切-Y传插入损耗@PeakIL4.55.5dB@Q点IL78dB光回波损耗ORL-45dB开关消光比@DCER@DC2528dB光纤输入端Panda PM Fujikura SM 15-P-8/125-UV/UV-400输出端Corning SMF-28电学参数（测试條件为偏置点为Q+/-）工作带宽（-3dB）S211012GHz工作速率10K12.5Gbps输入信号格式NRZ输入信号幅度Vi0.250.40.8Vp...
产品特点l工作波长1520~1620nml工作带宽10G/20GHzl集成电光调制器和偏置点控制电路l集成驱动可选l调制方式OOK、DPSK、脉冲等lDC 12V供电l使用方便l尺寸：105x35x18mm（无驱动） 160x120x20mm（集成驱动）应用领域l光相控阵l微波光子链路l分布式光纖傳感系统l气体传感 产品简介KY-DSB系列電光強度調制模塊是我公司最新推出的产品，其集成了电光强度调制器和偏置点控制电路，其中电光调制器采用X切Y传的铌酸锂波导制成，具有低插损、高带宽、低半波电压、高消光比等特点，而偏置点控制电路采用外加抖动的方式解决了电光强度调制器调制性能受外界环境影响的问题，保证了电光调制器能够长期稳定地工作。客户可以根据需要选配配套的驱动，输入光纤为保偏光纤，输出光纤可选单模或者保偏光纤，模块供电为DC 12V，使用方便，便于系统集成。性能参数参数符号最小值典型值最大值单位光学参数工作波长l15201620nm插入损耗@Peak点IL4.5dB晶体类型LiNbO3 X切-Y传光回波损耗ORL-45dB开关消光比@DCER@DC2528dB电学参数（测试條件为偏置点为Q+/-）工作带宽（-3dB）S2110/20/40GHz工作速率10K42.5Gbps输入信号格式NRZ输入信号幅度Vi0.250.40.8Vpp调制器半波电压@1KVπ4.55.0V动态消光比@ NRZDER1213dB上升时间（10%-90%）Tr1035ps附加抖动*JitterRMS1.11.72.0ps电回波损耗S11-12-10dB输入阻抗@RF端ZRF50W自动控制模式-----集成偏置点反馈电路工作点Null、Q+/-、Peak抖动周期F1KHz抖动幅...
------電光調制器驅動产品特点l工作带宽30K~11G/40Gl增益25dBl饱和输出8Vppl上升时间Min.l增益、偏置电压显示可调lDC bias -10~10V输出l使用方便应用领域l高速光纖通信系统l量子通信l皮秒脉冲放大产品简介KY-WBA-XX宽带放大器是一款主要用于铌酸锂电光强度、相位调制器的驱动放大器。其工作带宽可达30K~40GHz，最高可以实现43Gbps NRZ宽带信号放大达8Vpp，同时还可以输出一路-10~10V直流电压用于电光强度调制器偏置电压调节，增益和偏置电压均显示可调；主要应用于高速光纖通信系统、量子通信、皮秒脉冲放大、光纤传感系统等方面。原理框图 性能参数参数符号KY-WBA-10G-DKY-WBA-40G-DAC--电学参数工作带宽（-3dB）高频S21-High11 G40G低频S21-Low30KHz工作速率43Gbps增益G23dB30dB增益波动3dB4dB增益调节范围DG13 dB10dB最大输出幅度Vout8Vpp7.5Vpp饱和输出功率Ps22dBm21dBm上升时间（10%-90%）Tr30ps8ps附加抖动*JitterRMS2ps0.5ps隔离度S12-40dB电回波损耗输入端S11-12dB输出端S22-10dBDC偏置输出电压VDCV-1010调节精度V0.1其他参数输入/输出电信号接口AC端SMA(f)/K(f)DC bias输出接口DC端SMA(f)工作电压VDCVAC 220机箱尺寸LxWxHmm270x300x90通信USB显示区显示内容电放大器增益实时偏置电压环境條件参数符号单位最小值典型值最大值输入信号幅度VinVpp1.5工作电压ACV100250工作温度TopºC-1060储存温度TstºC-4085湿度RH%59...
------ KY-MU-15-DQPSK系列产品特点l工作波长C&Ll集成IQ电光调制器、电放大器和偏置点控制电路l低插入损耗l高调制带宽22GHzl多种调制方式QPSK/QAM/OFDMl工作点可调l驱动增益可调l使用方便应用领域l高速光纖通信系统l科学研究l微波光子链路l产品测试产品简介 KY-MU-15-DQPSK系列1550nm 40Gbps DQPSK光調制單元为我公司开发一款实现40Gbps QPSK、QAM、SSB等多种调制方式的光信号调制的仪器，本调制单元可以工作在C+L波段，集成了电光双平行IQ调制器、I&Q电信号放大器和对应的偏置点控制电路，在前面板可以根据需要选择不同的工作点，LED显示区实时显示偏置点锁定状态，可以使得电光强度调制器调制性能不再受外界环境温度、振动等因素影响，在QUAN +/-、NULL或者PEAK点长期稳定地工作。本产品主要应用于科学研究、高速光纖通信系统、微波光子链路等方面，也可以作为标准光信号发生器用于实验或者产品测试。原理框图 性能参数参数符号最小值典型值最大值单位光学参数工作波长l15251570nm插入损耗*IL79dB光回波损耗ORL-45dB开关消光比@DCER@DC22dB光纤输入端Panda PM Fujikura SM 15-P-8/125-UV/UV-400输出端Panda PM Fujikura SM 15-P-8/125-UV/UV-400电学参数（测试條件为偏置点为Q+/-）工作带宽（-3dB）I&QS212225GHz工作速率1G22.5Gbps输入信号格式NRZ输入信号幅度 I&QVi0.250.4Vpp调制器半波电压@43Gbps I&QVπ3.5V电放大器...

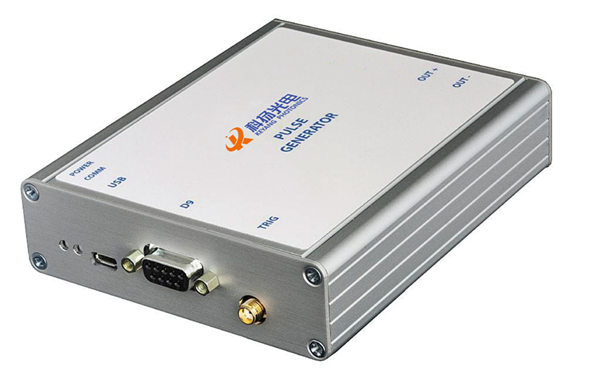

------KY-PG系列产品特点l脉冲宽度软件可调最窄可达100ps上升/下降时间75ps调节范围100ps~25nsl输出幅度软件控制典型0~1.5V，最大可达5Vl抖动l外部触发l触发阈值可调lDC 5V供电lUSB通信l模块、台式封装应用领域l光脉冲产生l量子通信系统 l半导体测试l微波光子学产品简介KY-PG系列脉冲产生模块是一种外部触发、超窄脉宽的脉冲产生模块，最窄可达75ps的上升/下降时间以及可程控调节脉冲范围的特点，使之成为驱动脉冲抽运光纤系统以及射频应用（包括调制、相移和谐波产生）中种子激光器和电光调制器的理想选择，也可以应用于量子通信系统、半导体测试、时域器件的表征与建模等方面。性能参数参数数值触发Trigger上升沿触发50Ω阻抗DC耦合最大输入电压±3.3VSMA接口触发阈值-2.5V~+2.5V,程控触发信号幅度0.25Vpp~5Vpp触发方式外部触发脉冲宽度Pulsed Width100ps~25ns脉冲输出OutputSMA接口差分输出典型0~±750mV @50ΩAC耦合脉冲重频Rate0-20MHz上升/下降时间Rise/fall time75ps，10%~90%抖动Jitter@RMSTyp.供电Power SupplyDC 5V @500mA控制ControlUSB,可选RS232外形尺寸模块150×125×20mm台式240×300×90mm测试曲线 图1 上升时间及抖动 ...
